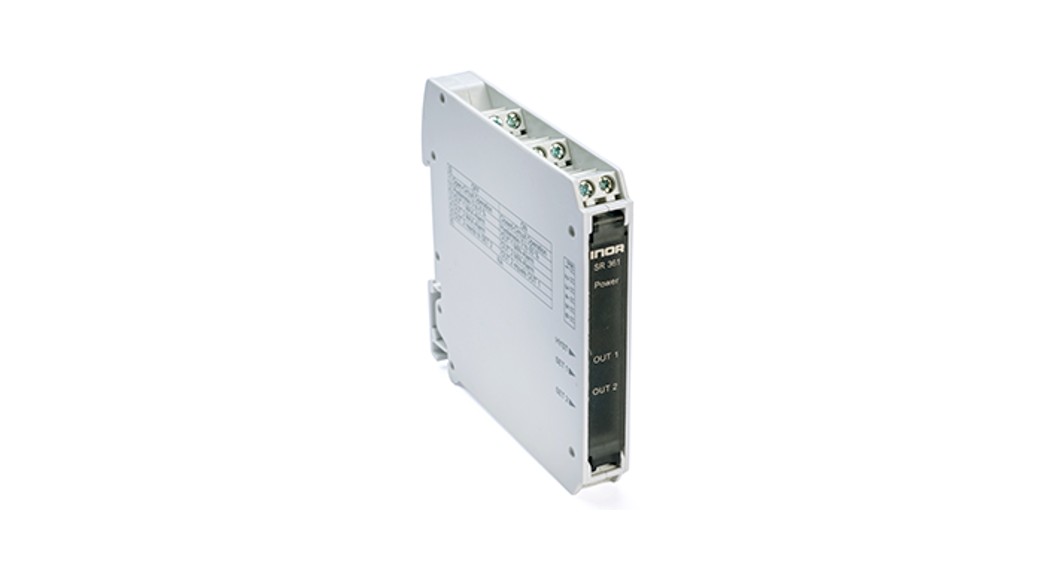

INOR SR361 Unitate de alarmă

Unitate de alarmă cu intrare de curent și tensiune și ieșiri cu relee duble

SR361 este proiectat pentru monitorizarea semnalelor de curent și tensiune în industria de proces.
Sunt disponibile două relee de ieșire cu funcții de declanșare reglabile individual.
LED-urile din față indică starea de alarmă și alimentarea corectă.

  • Intrare curent și tensiune
  • Conexiune directă la transmițătoare cu 2 fire cu alimentare încorporată
  • Două ieșiri releu cu funcții de comutare independentă sau simultană
  • Relee monostabile pentru declanșare în siguranță la pană de curent
  • Relee SPDT cu capacitate de comutare de 6 A
  • Flexibilitate ridicată de configurare cu comutatoare DIP
  • Niveluri de deplasare și histerezis reglabile din față
  • Trei LED-uri frontale pentru indicarea deplasării și monitorizarea sursei de alimentare
  • Izolație de 4 kV între intrare, ieșire și alimentare
  • Separare de protecție conform. conform EN 61010
  • Alimentare 24 V DC
  • Montare pe șină DIN

Categorie Markets , , ,

Technical Specification

Input Current 0(4) to 20 mA
Input impedance 5 Ω
Maximum overload 200 mA
Input Voltage 0(2) to 10 V
Input impedance 120 kΩ
Maximum overload 300 V
2-wire Transmitter Supply +Us 16 V at UPower = 24 V, (13 … 22 V depending on the supply voltage) current limited ≤ 30 mA
Output, Relay 1 & 2
Relay contacts 1-pole switch over contact (SPDT)
Contact rating max. AC: 250 V / 6 A, 1500 VA
DC: 250 V / 0.2 A, 115 V / 0.3 A, 30 V / 6 A
Relay function Monostable, Normally active or passive (switch selectable)
Alarm functions, relay 1 & 2 High/Low alarm (switch selectable)
Alarm indication Alarm state indicated by yellow LED
Response time approx. ca. 20 ms
Operation temperature -20 to +60 °C / -4 to +140 °F
Galvanic isolation
Input / power supply / relay outputs 4 kVAC, 1 min
Relay 1 / Relay 2 3 kVAC, 1 min
Power supply
Voltage 24 VAC/DC ±15 %, 48 to 62 Hz (AC supply). 24 V CD, ± 15 %, 1.0 W
Typical accuracy Trip point: ±0.2 % of span
Mounting 35 mm DIN rail acc. to EN 60715
