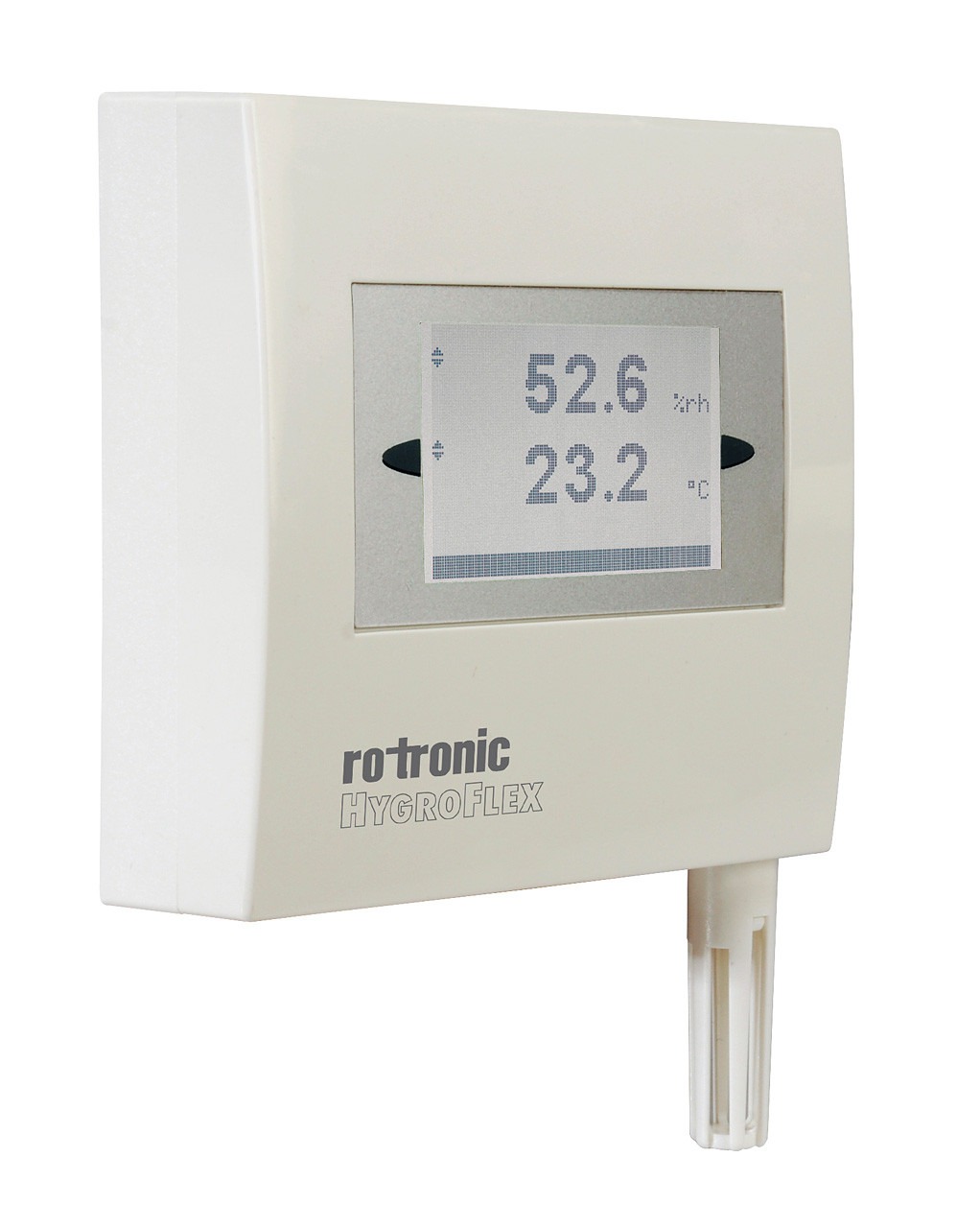

Transmițător HVAC HYGROFLEX3 – HF3 ROTRONIC
HYGROFLEX3 – HF3 – Transmițător HVAC
R-Type / S-Type
Măsoară umiditatea relativă și temperatura și calculează punctul de rouă/îngheț în birouri și încăperi în care aspectul placut joacă un rol important.
W-Type / D-Type
Măsoară umiditatea relativă și temperatura și calculează punctul de rouă/îngheț în aplicațiile HVAC industriale.
Caracteristici
- Precizie: ±2 %rh / ±0,3 K la 23°C ±5 K
- Limită de temperatură la sondă: -40…60 °C / 0…100 %rh
- Domeniu de aplicații electronice: -40…60 °C / 0…100 %rh, -10…60 °C cu LCD
- Interfață de service
- Ajustat la 23 °C și 10, 35, 80 % ur
Transmițător HVAC HYGROFLEX3 – HF3 ROTRONIC
| Precizie la 23 ±5 °c | ±2,0 %rh / ±1,0 %rh (Tip R), ±0,3 K / ±0,2 K (Tip R) |
| Tipul sondei | Integrat |
| Interval de operare | -40…60 °C / -10…60 °C (Modele cu afișaj) 0…100 %rh, fără condensare |
| Domeniu de măsurare cu sondă integrată | -40…60 °C / 0…100 %rh |
| Consumul de energie | 15…40 VDC sau 12…28 VAC/ <100 mA |
| Protecția sondei | Cușcă din plastic din policarbonat, albă |
| Cartuș filtrant | Filtru de praf din polietilenă, gri, 20 um |
| Timp de răspuns t 63 | <12 s pentru 63% dintr-un 35> 80% (debit de aer de 1 m/sec la senzor) |
| Viteza permisă a vântului | 20 m/s, cu filtru |
| Calcule psihrometrice | Punct de rouă sau îngheț |
| Iluminare de fundal | cu iluminare de fundal |
| Tipul de afișare | Afișaj grafic opțional. Prezentare configurabilă. |
| Interval de măsurare | de obicei 1 secundă (fără calcule) |
| Airchip de reproductibilitate | <0,02 %rh / 0,01 K |
| Indicatoare de alarmă | Da |
Software de exploatare |
ROTRONIC HW4 |
| Indicator de tendință | Da, pentru modelele cu display |
| Reglarea sondei prin software | Da, cu cablu de serviciu |
| Funcții de control de la distanță | Prin HygroPalm și cablu de serviciu |
| Actualizare firmware | Cu internet și software HW4 |
| Informații despre utilizator | din Software HW4 (devicemanager) |
| Prelucrarea datelor prin hw4 | cu cabluri de interfață |
| Protecția dispozitivului prin parolă | Da |
| Ieșiri analogice scalabile de către utilizator | Da |
| Semnal de ieșire analogic (standard) | 0…20 mA, 4…20 mA; 0… 1 V, 0… 5 V, 0… 10 V |
| Schimbarea semnalului de ieșire fără reglare | Da |
| Semnal digital de ieșire (standard) | UART |
| Min. / max. Semnal tensiune / curent de sarcină | V min = 10 V + (0,02 x Sarcină*) * = Rezistență în ohmi |
| Informații de serviciu | Interval de calibrare |
| Tipul semnalelor de ieșire | 2 |
| Material de incintă | ABS |
| Clasa de protectie la foc | Conform UL94-HB |
| Evaluare de protecție IP | HF3x-S/ HF3x-R: IP20HF3x-W/ HF3x-D: IP65 |
| Max. Lungimea cablului | Până la 5 m cu cablu pasiv. Până la 100 m cu cablu activ. |
| Materialul sondei | Policarbonat |
| Interfață de service | Mini USB (UART) |
| Compatibilitate Fda/gamp | Compatibil cu FDA 21 CFR Part 11 și GAMP |
| Dimensiuni | Perete: ø 82 x 43, lungime sondă 100 mm Conductă: ø 82 x 43, lungime sondă 207 mm Încăpere: 82 x 82 x 26 mm |
Aplicații Transmițător HVAC HYGROFLEX3 – HF3 ROTRONIC :
Aplicații de încălzire, ventilație și aer condiționat, sere, muzee, depozite, biblioteci, gări, climatizare în clădiri de birouri.
