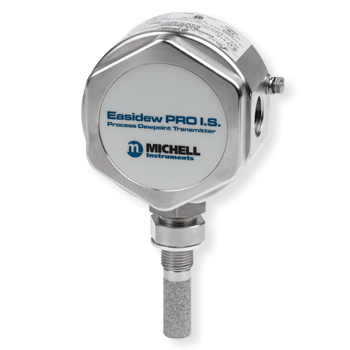

Transmițător punct de rouă Easidew PRO IS Michell Instruments
Senzorul de punct de rouă Easidew PRO IS este proiectat pentru a măsura în mod fiabil și precis punctul de rouă sau conținutul de umiditate într-o mare varietate de aplicații ale analizoarelor de gaze sau lichide. Designul mecanic compact minimizează timpul de instalare și oferă un transmițător robust și fiabil pentru toate aplicațiile globale de higrometre cu siguranță intrinsecă. Senzorul Easidew poate fi utilizat în combinație cu mai multe analizoare de umiditate Michell.
Aplicații
Producția și prelucrarea gazelor naturale, uscarea conductelor, măsurarea fiscală a gazelor, terminalele de procesare și recepție a producției de GNL, lichide de proces petrochimic, protecția catalizatorilor, producția de polimeri, uscare GNC, gaz de acoperire a cuptorului metalurgic, aer comprimat în zone periculoase.
Caracteristici
- Domeniu de măsurare –110 până la +20°Cdp
- Certificat ATEX, IECEx, cCSAus, FM, TR CU Ex
- Precizie ±1°Cdp
- Ieșire 4–20 mA cu 2 fire
- Certificat de calibrare trasabil în 13 puncte
- Presiune nominală de 450 barg
- Conexiuni de proces alternative disponibile
- Certificarea materialului conform BS EN 10204 3.1
- Umiditatea în gaze și lichide
- Program de schimb de servicii
- Serviciul de oxigen curatat
| Produs | Easidew PRO IS pentru gaze | Easidew PRO LQ IS pentru lichide |
| Specificații de performanță | ||
| Interval de măsurare | -110 până la +20°C punct de rouă; -100 până la +20°C punct de rouă | Capacitate de la 0 la 1000 ppmW – configurată din fabrică pentru domeniul și aplicația cerute de client |
| Precizie | Punct de rouă ±1°C (+20 până la -60°C) Punct de rouă ±2°C (-60 până la -110°C) | |
| Timp de răspuns | 5 minute până la T95 (de la uscat la umed) | |
| Repetabilitate | Punct de rouă 0,5°C | |
| Calibrare | Calibrare și certificat trasabil în 13 puncte | |
| Specificații electrice | ||
| Semnal de ieșire | 4-20 mA (conexiune 2 fire, sursă de curent); Configurabil de utilizator peste interval | |
| Ieșire | Punct de rouă sau conținut de umiditate | Conținut de umiditate |
| Interval scalat de ieșire analogică | Punct de roua:-110 până la +20°C sau –100 până la +20°C Conținut de umiditate în gaz: 0-3000 ppmV Non-standard:mg/m3, lbs/MMSCF gaze naturale |
Conținutul de umiditate în lichid:Capacitate de la 0 la 1000 ppmW – configurată din fabrică pentru domeniul și aplicația cerute de client |
| Tensiune de alimentare | 14 până la 28 V DC | |
| Rezistenta la sarcina | Max 250 Ω la 12 V (500 Ω la 24 V) | |
| Consumul curent | 23 mA max, în funcție de semnalul de ieșire | |
| Constante de saturație (numai pentru măsurătorile de umiditate în lichide) | Tabel de căutare în 6 puncte pentru constante de saturație de până la 1000 ppmW în intervalul de temperatură de la 0 la +50°C; Constantele de saturație pentru 10 lichide obișnuite pot fi programate în Easidew PRO XP IS prin intermediul aplicației software; Ca alternativă, utilizatorul poate programa constantele de saturație manual | |
| Conformitate CE | Aprobat | |
| Specificații de exploatare | ||
| Temperatura de operare | –40 până la +60°C | |
| Interval de temperatură compensat | -20 până la +50°CNOTĂ: Declarația de precizie a transmițătorului este valabilă numai pentru intervalul de temperatură: -20/+50°C | |
| Temperatura de depozitare | -40 până la +60°C | |
| Presiunea de operare | 45 MPa (450 barg) maxim | |
| Debitul | 1 până la 5 Nl/min montat în bloc de eșantionare standard 0 până la 10 m/sec inserție directă | 0,1 până la 0,3 l/min prin blocul de probă Easidew inserție directă de 0,1 până la 1 m/s |
| Specificații mecanice | ||
| Protecție la intrare | IP66 în conformitate cu standardul BS EN 60529:1992; protecție NEMA 4 în conformitate cu standardul NEMA 250-2003 | |
| Certificate de zonă cu siguranță intrinsecă |
ATEX:II 1 G Ex ia IIC T4 Ga (–20°C până la +70°C) IECEx:Exd ia IIC T4 Ga (–20°C până la +70°C) TR CU0Ex ia IIC T4 Ga (–20°C până la +70°C) CCSAUS:Clasa I, Divizia I Grupe ABCD, T4 FM:Clasa I, Divizia 1, Grupele ABCD, T4 |
|
| Aprobarea modelului rusesc | Rusia (GOST-R), Kazahstan (GOST-K) | |
| Certificare canadiană pentru recipiente sub presiune | CRN — 11 provincii canadiene | |
| Serviciu de oxigen | Opțional:curățat pentru oxigen îmbogățit | |
| Materialul carcasei | otel inoxidabil 316 | |
| Filtru (protecția senzorului) | Standard:Apărătoare sinterizată din oțel inoxidabil (pentru protecție împotriva particulelor fine >80μm) Opțional:Protecție HDPE (pentru protecție împotriva particulelor fine >10μm) |
|
| Conexiune la proces și material | Oțel inoxidabil 316 5/8” — 18 UNF cu etanșare lipită, adaptoare G1/2” și 3/4” UNF disponibile (certificat de material conform BS EN 10204 3.1 – vezi „accesorii și piese de schimb” în codurile de comandă a produselor) | |
| Greutate | 1,27 kg | |
| Conexiuni electrice | Terminal cu șurub prin presetupă mamă M20 x 1,5 mm | |
| Condiții de diagnosticare (programate din fabrică) | StareIeșire Eroare senzor 23 mU punct de rouă în intervalul inferior 4 mA Punct de rouă peste interval 20 mA | |
| Izolatoare galvanice omologate | KFD2-CR-EX1.20200KFD2-CR-EX1.30200KFD0-CS-EX2.50PKFD0-CS-EX1.50PKFD2-STC4-EX1.HMTL5040MTL5541MTL5041 | |
