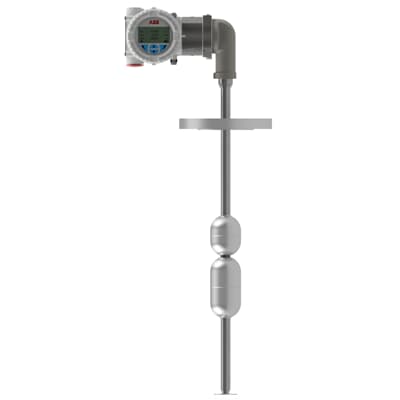

Traducator de nivel magnetostrictiv LMT100 ABB

SPECIFICATII TEHNICE:

Repetabilitate:± 0,005% din scara maximă sau 0,305 mm (0,012 in), oricare dintre acestea este mai mare
Neliniaritate:± 0,01% din scara maximă sau 0,864 mm (0,034in), oricare dintre acestea este mai mare
Precizia de măsurare:± 0,01% din scara maximă sau 1,27 mm (0,050 in), oricare dintre acestea este mai mare1
Tensiune de alimentare:12 până la 42 Vdc – 4-20mA HART alimentat în buclă
Ieșire/Comunicații:4-20mA HART7®
Interfata utilizator:Afișaj interactiv, DTM, EDDL cu mesagerie NE107
Consum de energie:
4-20mA: la 36,0 Vdc – 3,6mA 0,13 wați; 21mA 0,76 wați
la 12,0 Vdc – 3,6mA 0,043 wați; 21mA 0,25 wați
Mod HART (4,0 mA): la 36,0 Vdc 0,144 wați
la 12,0 Vdc 0,048 wați
Rezistenta maxima a liniei:
4-20mA: la 36,0 Vcc și 21mA, 1142 ohmi*
la 24,0 Vdc și 21mA, 571 ohmi
la 12 Vcc și 21 mA, < 72 ohmi**
*Maximul admisibil cu comunicarea HART® este de 700 ohmi
**Consultați diagrama curent/rezistență
Modul HART (4,0 mA):< 650 până la 700 ohmi
Protecție la polaritate:4-20mA, Diodă în serie cu buclă, FOUNDATION Fieldbus și Profibus PA,
insensibil la polaritate
Rata de actualizare:10 măsurători pe secundă
Intervalul minim de măsurare:76,2 mm (3,0 in), consultați fabrica dacă este necesară o deschidere mai mică
Amortizare:Câmp reglabil, interval: 0,1 până la 60 de secunde
Ieșire alarmă:NE43, software sau hardware selectabil. Upscale (21 mA) sau Downscale (3,6 mA)
Suprimarea supratensiuniiSuprimare integrală a supratensiunii disponibilă cu codul opțional S1
Temperatura ambiantă:-40 până la 85ºC (-40 până la 185ºF) Ambient2
Umiditate:0 până la 100% RH
Liniarizare:Tabel cu 21 de puncte disponibil
Senzor de temperatură (opțional):1000 ohmi Pt RTD, cod opțiune SER sau STL
Clasa de toleranta la temperatura:IEC 60751 Clasa B, + (0,3+0,005[t]), de la -700 la 2300C
Carcasă:Compartiment dublu
Material carcasă:Aluminiu turnat cu un conținut scăzut de cupru cu strat de pulbere sau oțel inoxidabil 316
Material eticheta dispozitivului:Oțel inoxidabil AISI 316
Conexiune electrica:Două M20 x 1,5 sau două 1/2in. De asemenea, sunt disponibile FNPT, adaptoare și conectori de magistrală
Protecție la intrare:IP66, NEMA 4X

Note:
1 Precizia măsurătorilor este înregistrată în condițiile ambientale din fabrică (23,88 °F +/-5,6 °C (75 °F +/-10 °F)) folosind un magnet de calibrare. Precizia poate fi influențată în continuare de alți factori, cum ar fi plutirea
histerezis, instalare, condiții de proces și condiții ambientale.
2 Unele aprobări ale agențiilor pot diferi.
HART® este o marcă înregistrată a FieldComm Group

TUB SENSOR

• Material:
  Standard: oțel inoxidabil 316/LOpțiuni: aliaj 20, Hastelloy® C-276, mantată FEP-TEFLON®, oțel inoxidabil 316/316L electrolustruit, altele la cerereTemperatura procesului:
  Standard: de la -195,5 la 121,1 °C (de la -320 la 250 °F)Opțiuni: până la 427 °C (800 °F) cu opțiuniPresiunea procesului:
  Standard: -1,0 până la 124,1 bar la 149ºC (-14,7 până la 1800 psig la 300ºF) Opțiuni: 165,47 bar (2400 psig) maxim cu tipul de sondă HP
• Lungimea sondei:
  Standard: 304,8 mm până la 9,14 m (1 până la 30 ft) Opțiuni: 22,86 m (75 ft) maxim cu sonda flexibilă W7 în puțul senzoruluiToleranța lungimii sondei:
  Standard/Opțiuni: ± 3,2 mm (0,125 inchi) până la 3,0 m (10 ft); +/- 6,4 mm (0,25 inchi) până la 6,0 m (20 ft); ± 9,0 mm (0,35 inchi) până la 9,0 m (29,5 ft); +/- 25,4 mm (1,0 inchi) până la 22,86 m (75 ft)Montare:
  Standard: fiting de compresie MNPT de 3/4 in
  Opțiuni: dopuri, fitinguri filetate, flanșe libere a
