Măsurare Precisă a Nivelului – Pulsar Measurement
Traductoarele ultasonice seria dBi reprezintă soluția profesională pentru măsurarea fără contact a nivelului în aplicații industriale și de monitorizare. Aceste traductoare ultasonice inteligente utilizează tehnologia DATEM avansată de procesare digitală a ecoului, oferind măsurători precise și fiabile în cele mai exigente medii de lucru.
Disponibile în trei variante de comunicare – Modbus, Profibus și HART – traductoarele ultasonice dBi se integrează perfect în orice sistem de automatizare existent. Cu o gamă de măsurare de la 125 mm până la 15 metri, aceste traductoare ultasonice sunt ideale pentru monitorizarea nivelului de lichide și solide în rezervoare, puțuri, canale deschise și aplicații de canalizare.
Gradul de protecție IP68 face ca aceste traductoare ultasonice să fie complet submersibile, iar certificările ATEX și FM garantează utilizarea în zone cu pericol de explozie. Designul robust și consumul redus de energie fac din seria dBi alegerea optimă pentru aplicații la distanță și locații dificil accesibile.
Caracteristici Cheie
Tehnologie DATEM de Procesare a Ecoului
Traductoarele ultasonice dBi beneficiază de tehnologia proprietară DATEM care elimină interferențele și identifică cu precizie ecoul de la ținta reală, asigurând măsurători stabile chiar și în condiții dificile.
Triple Opțiuni de Comunicare
Traductoare ultasonice cu Modbus – Consum ultra-redus (14mA), multi-drop până la 120 senzori, ideal pentru rețele SCADA și monitorizare la distanță.
Traductoare ultasonice cu Profibus – Compatibil Profibus PA 3.0.2, timp de răspuns rapid de 1 secundă, rezoluție foarte înaltă pentru acuratețe excepțională.
Traductoare ultasonice cu HART – Protocol HART 7, ieșire 4-20mA cu rezoluție 1μA, funcționalitate DTM pentru configurare avansată.
Construcție Robustă
Carcasa din Valox 357 PBT rezistă la temperaturi extreme (-40°C la +80°C), iar protecția IP68 permite submersie completă. Traductoarele ultasonice dBi sunt certificate ATEX pentru Zone 0 și 20.
Aplicații Multiple
Traductoarele ultasonice seria dBi sunt utilizate cu succes în:

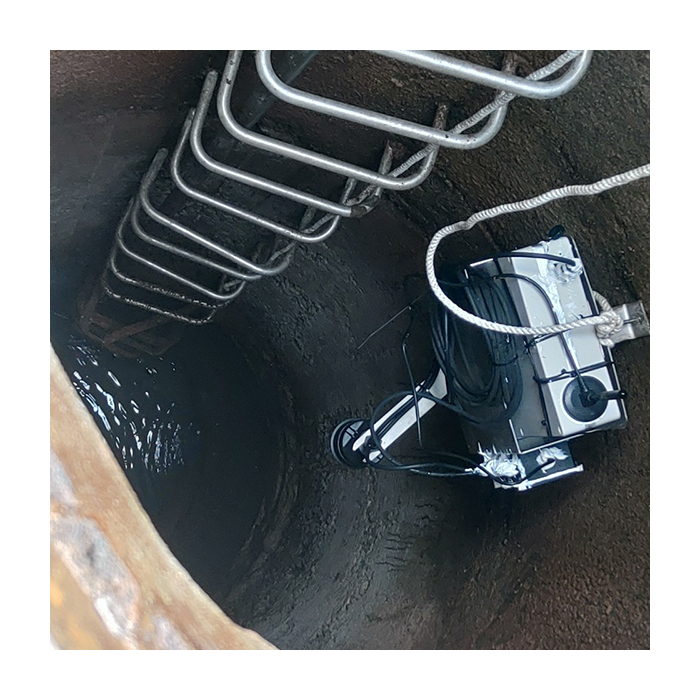

- Monitorizarea nivelului în stații de epurare și canalizare
- Măsurarea nivelului în rezervoare industriale și cisterne
- Control nivel în stații de pompare și puțuri
- Monitorizarea debitului în canale deschise
- Măsurarea nivelului de lichide chimice și corozive
- Sisteme de protecție împotriva inundațiilor
- Managementul inventarului în silozuri și buncăre
- Aplicații de monitorizare la distanță în zone izolate
Specificații Tehnice – Traductoare Ultasonice Seria dBi
Specificații Generale
| Parametru | Specificație |
| Tip de măsurare | Fără contact, ultrasonic |
| Gamă de măsurare | 125 mm – 15 m (4.9″ – 49.2 ft) |
| Tehnologie procesare | DATEM digital echo processing |
| Temperatură de operare | -40°C până la +80°C |
| Temperatură proces | -40°C până la +80°C |
| Compensare temperatură | Senzor intern ±0.5°C |
| Material carcasă | Valox 357 PBT (Polibutil tereftalat) |
| Protecție | IP68 / NEMA 6P (submersibil) |
| Conexiune montaj | BSP, 1″ NPT, 38mm (1.5″), flanșe |
| Opțiuni materiale | Standard PBT, opțional PVDF |
Specificații Electrice – dBi Modbus
| Parametru | Specificație |
| Tensiune alimentare | 5-15 V DC |
| Consum curent | Media 14 mA |
| Protocol comunicare | Modbus RTU |
| Interfață | RS485 Modbus |
| Timp boot | 1 secundă (primă măsurătoare) |
| Capacitate multi-drop | Până la 120 senzori |
Specificații Electrice – dBi Profibus
| Parametru | Specificație |
| Tensiune alimentare | 18-24 V DC |
| Consum curent | 20 mA |
| Protocol comunicare | Profibus PA Profile 3.0.2 |
| Alimentare | Bus-powered (IEC 61158-2) |
| Clasă | Class A cu funcționalitate I&M |
| Timp actualizare | 1 secundă |
| Lungime cablu | 5m, 10m, 20m, 30m (integral) |
Specificații Electrice – dBi HART
| Parametru | Specificație |
| Tensiune alimentare | 0-28 V DC |
| Consum curent | 3.8-22 mA |
| Ieșire | 4-20 mA, rezoluție 1μA |
| Protocol comunicare | HART 7 |
| Timp boot (cold) | 9 secunde |
| Timp boot (warm) | 4 secunde (< 12 ore) |
| Compatibilitate | FDT/DTM, PACTware |
Certificări și Aprobare
| Parametru | Specificație |
| CE | Conformitate Europeană |
| ATEX Zona 0 | II 1 G Ex ia IIC T4 Ga |
| ATEX Zona 20 | II 1 D Ex ia IIIC T130°C Da |
| ATEX Zone | Zones 1, 2, 21, 22 |
| FM (dBi Modbus) | Class I, Div 1 (US & Canada) |
| IECEx | Certificare internațională Ex |
| Profibus | Certificate Z01356, Z01764 |
| HART | Certificate of Registration |
Opțiuni și Accesorii
| Parametru | Specificație |
| Modele disponibile | dBi3, dBi6, dBi10, dBi15 |
| Înveliș PTFE | dBi6, dBi10 (rezistență chimică) |
| Față din spumă | dBi10, dBi15 (aplicații solide) |
| Scut submersie | Toate modelele |
| Montaj filet frontal | 38mm / 1.5″ |
| Montaj flanșă DIN/ANSI | dBi6, dBi10, dBi15 |
| Montaj flanșă sanitară | dBi3, dBi6, dBi10 |
| Bare montaj unghiulare | Accesoriu disponibil |
Performanță Măsurare
| Parametru | Specificație |
| Precizie | ±0.25% din distanță |
| Repetabilitate | ±0.15% din distanță |
| Frecvență măsurare | Până la 1 Hz |
| Conversia volum | Forme presetate + personalizate |
| Ieșire configurabilă | Distanță, nivel, spațiu, volum |
Avantaje Traductoare Ultasonice Seria dBi
✓ Tehnologie avansată – Traductoarele ultasonice cu DATEM oferă măsurători precise fără pierdere de ecou
✓ Eficiență maximă – Traductoare ultasonice cu consum redus pentru instalații la distanță
✓ Integrare universală – Traductoare ultasonice compatibile Modbus, Profibus și HART
✓ Certificare completă – Traductoare ultasonice certificate ATEX și FM pentru zone Ex
✓ Versatilitate totală – Traductoare ultasonice pentru lichide, solide și aplicații corozive
✓ Fiabilitate dovedită – Traductoare ultasonice utilizate în mii de aplicații industriale
De ce să alegeți traductoarele ultasonice seria dBi?
Traductoarele ultasonice dBi combină performanța excepțională cu versatilitatea necesară aplicațiilor industriale moderne. Indiferent dacă aveți nevoie de traductoare ultasonice pentru monitorizare la distanță, măsurare în medii corozive sau integrare în sisteme SCADA complexe, seria dBi oferă soluția optimă.
Investiția în traductoare ultasonice dBi înseamnă:
- Măsurători precise și repetabile
- Costuri de exploatare reduse
- Întreținere minimă
- Durată lungă de viață
- Suport tehnic profesional
Aveți un proiect cu cerințe specifice? Vă oferim consultanță tehnică gratuită și o ofertă personalizată, adaptată exact la aplicația dumneavoastră.
