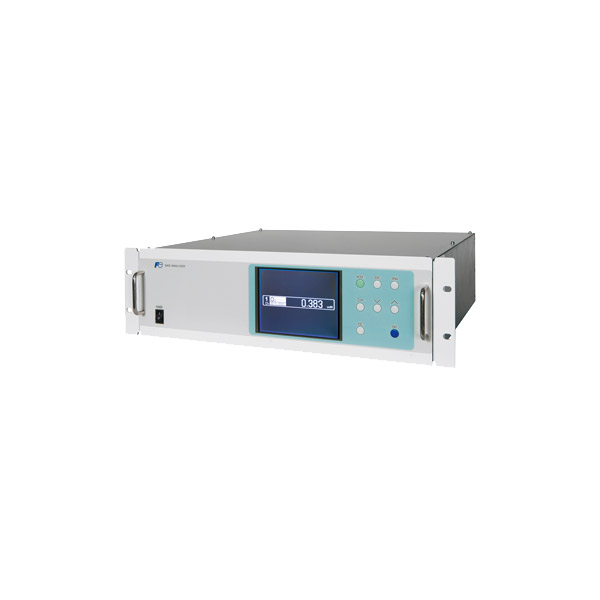

Analizor paramagnetic de oxigen ZAJ FUJI ELECTRIC
Măsurarea concentrației de oxigen din gazele de ardere
Acest analizor este utilizat pentru măsurarea continuă a concentrației de oxigen din gazele de ardere provenite de la cazane și cuptoare industriale, pentru controlul și optimizarea arderii. Acesta constă dintr-o sondă de măsurare combinată cu un convertor de semnal. Sonda este asociată cu un tub de convecție care este introdus în gazele de ardere pentru a canaliza gazele către sondă pentru măsurarea oxigenului. Convertorul (ZKM) este un convertor de semnal bazat pe microprocesor care gestionează intrările/ieșirile, comunicarea digitală, afișarea și controlul funcționării generale. Convertorul dispune de funcții avansate, cum ar fi autodiagnosticarea funcționării și regenerarea sondei, oferindu-i o stabilitate foarte lungă.
Caracteristici
- • Răspuns rapid în 2 secunde
• Măsurători precise și stabile, cu sensibilitate redusă la interferențe
• Durată de viață foarte lungă a senzorului (>12 ani), fără contact cu gazul de proces
• Tehnologie paramagnetică ZAJ robustă, rezistentă la coroziune, fără piese mobile
Domenii de aplicare
Control fiabil al proceselor pentru cuptoare, metalurgie, industria semiconductorilor și separarea gazelor.
Specificații tehnice:
| Aplicație | Măsurarea O2 în amestecuri de gaze necombustibile |
| Principiu | Senzor de zirconiu in situ |
| Scară | O … 2 … 50% Vd O2 (configurabil de utilizator) |
| Repetabilitate | <± 0,5 % PE |
| Liniaritate | <±2%PE |
| Timp de răspuns (pentru 90%) | 4 secunde … 7 secunde |
| Ieșire analogică | 4-20 mAcc sau 0-1 Vcc |
| Ieșiri de contact | 6 puncte, contacte SPST-NO: alarmă limită înaltă/inferioară |
| calibrare în curs de întreținere, analizor de defecte, purjare în curs, calibrare în curs, analizor de defecte | |
| Intrări de contact | 3 contacte uscate: alegeți din 7 opțiuni |
| Afişaj | LCD cu iluminare din spate |
| Conectivitate | RS-485 Modbus sau HART |
| Funcții opționale | Afișaj al eficienței arderii, curățare, calibrare automată, supapă de selecție, debitmetru |
| Funcții de siguranță | Când analizorul detectează o întreruperetermocuplulutilizat pentru a controla temperatura din detector, acesta întrerupe alimentarea detectorului. În caz de urgență, alimentarea detectorului poate fi întreruptă și printr-o intrare externă. Funcția de blocare previne erorile de operare. |
| Instalarea controlerului | Montare pe panou sau pe țeavă |
| Lungimea cablului dintre controler și detector | < 100m |
| Alimentare electrică | 100-120 V c.a. sau 200-240 V c.a., 50/60 Hz |
