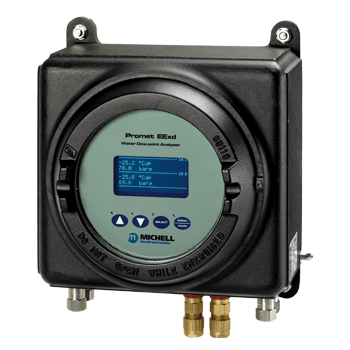

Analizor de umiditate de proces Promet EExd Michell Instruments
Analizoarele de umiditate de proces Promet EExd sunt sisteme de higrometre industriale clasificate pentru zone periculoase pentru măsurarea conținutului de vapori de apă din gazele de proces de joasă și înaltă presiune pe platforme și terminale de gaze naturale, precum și în fabrici petrochimice și unități de producție industrială. Promet EExd este instalat direct în zona periculoasă, simplificând instalarea pe șantier și modernizarea. Promet EExd combină cele mai recente tehnologii Michell de detectare a umidității cu sisteme de condiționare a probelor concepute pentru a oferi un instrument on-line, multicanal, fiabil și ușor de operat, pentru măsurarea umidității în gaze inflamabile.
Caracteristici
- Certificat antideflagrant EExd – IECEx, ATEX, CCSAUS și TC TR Ex
- Instalare completă în zone periculoase
- Măsurare cu un singur sau dublu canal
- Conținutul de umiditate, punctul de rouă și presiunea
- Calibrare trasabilă la NPL (Marea Britanie) și NIST (SUA)
- Opțiuni de acces global la distanță
- Compatibil cu gazul acru
- Întreținerea calibrării pe teren
- Interval -120 până la +30°Cdp, 0,001 până la 30.000 ppmV
Analizor de umiditate de proces Promet EExd Michell Instruments
Caracteristici tehnice:
| Configurații de canal | Single și două canale |
| Parametrii de umiditate | Punct de rouă °C și °F |
Conținutul de umiditate |
Conversii automate compensate de presiune: ppmV pentru gaz natural și gaz ideal, lbs/MMscf și mg/m3 pentru gaz natural. Punct de rouă la o presiune introdusă de utilizator pentru gaz natural și gaz ideal. 18453 sau IGT#8 la preferința comenzii clientului |
| Analiza Presiune | barg, MPa și psig |
| Tehnologia senzorilor | Senzor de umiditate din ceramică Michell |
| Interval de măsurare | -120°Cdp până la +30°Cdp1 ppbV până la 30.000 ppmV0 până la 250 barg |
| Interval de calibrare | -100°Cdp până la +20°Cdp10 ppbV până la 23.000 ppmV |
| Precizie | Punct de rouă: ±1°C între -59,9 și +20°CdpConținut de umiditate: ±10% din citire Punct de rouă: ±2°C între -60 și -100°CdpConținut de umiditate: ±20% din citire Presiune de analiză: ±0,25% FS |
| Rezoluție măsurată | 0,1°C: -80 până la +20°Cdp1°C: -100 până la -80°Cdp |
| Rezoluția afișată | Punct de rouă: 0,1°CM Conținut de umiditate: autoscale, 5 cifre MPa și barg: 0,1, psig: 1,0 |
| Rezoluţie | 0,1°C între +20 și -80°Cdp1°C între -80 și -100°Cdp |
| Coeficient de temperatură | Compensarea algoritmului (de la -20 la +50°C) |
| HMI: Interfață cu tastatură | Ecran tactil capacitiv prin sticlă |
| Afişa | Fluorescent în vid |
Înregistrarea datelor |
Este disponibil un maximum de 150 de jurnale de date. Fiecare jurnal înregistrează valorile de timp, dată, umiditate și presiune pentru fiecare canal. Intervalele de înregistrare minime de 5 minute și maxim 60 de minute pot fi setate de utilizator. |
| Comunicații și ieșire | Două neizolate 4-20 mA pe canal de măsurare. Sarcina maximă de 500 Ω. Interval și parametri setabili de utilizator. Modbus RTU @ 9600 baud-rate Alarme: două contacte libere pe canal; o valoare de proces și o stare a instrumentului. De asemenea, sunt disponibile prin comunicații Modbus |
| Carcasa unității principale | Control intern al temperaturii pentru protecția împotriva condensului și condiții stabile de analiză |
| Tip | Ignifugă EExd |
| Constructii | Aluminiu turnat fără cupru |
| Termina | Grund cromat, acoperit cu pulbere poliester P9010 (negru). Îndeplinește BS3900 |
| Presiunea de operare | Max 138 barg (2000 psig) |
| Exemple de conexiuni | 1/8” NPT (ATEX / IECEx) sau 1/4” NPT (CSA) (femă) |
| Debitul eșantionului | 0,5 până la 5 l/min |
| Alarmă de flux de probă | Opțional |
| Alimentare electrică | 90 până la 260 V AC, 50/60 Hz, 180 W Unitate principală |
| Mediul de operare | Interior/Exterior -20°C până la +60°Cmax 95% RH Locație umbrită |
Certificare |
|
| Certificare pentru zone periculoase | ATEX: II 2G Ex d IIB + H2 Gb T5 (-40°C până la +44°C) T4 (-40°C până la +60°C) IECEx: Ex d IIB + H2 Gb T5 (-40°C până la +44°C) T4 (-40°C până la +60°C) cSAus: Clasa I, Divizia 1, Grupa B, C, D, T4 Tamb -40°C până la +60°C*TC TR: Ex 1Ex d IIB + H2 T4, T3 Gb (-40°C până la +60°C ) |
| Aprobarea modelului | GOST-R, GOST-K |
Aplicații Analizor de umiditate de proces Promet EExd Michell Instruments:
Deshidratarea glicolului de gaze naturale, conducta de export offshore de gaz natural, monitorizarea conductelor de transport, producția de GNL, reformatorul catalitic reciclarea hidrogenului, stocul de etilenă pentru fabrica de polimeri, producția de gaze de specialitate.
