Analizor de umiditate de proces Promet IS Michell
Analizoarele de umiditate de proces Promet IS sunt sisteme de higrometre industriale de mare putere pentru măsurarea presiunii înalte, a gazelor de proces și a lichidelor vaporizate pe platforme și terminale de gaze naturale, fabrici petrochimice și unități de producție de gaze industriale. Promet IS combină Senzorul de umiditate Ceramic Metal-Oxid de la Michell cu sistemele de condiționare a probelor ES70 pentru a oferi un instrument on-line cu mai multe canale fiabil și ușor de operat, atât pentru gaze inflamabile, cât și pentru cele neinflamabile. Senzorii electrochimici de oxigen opționali oferă capacități suplimentare pentru măsurători procentuale și ppmV O2.
Caracteristici cheie
- Operare simplă, rentabilă și întreținere redusă
- Imun la atacul chimic de la H2S, mercaptani și alte sulfuri
- Protejat împotriva glicolului sau a altor contaminanți lichizi
- Măsurare precisă directă a punctului de rouă la presiunea procesului de până la 45 MPa (450 barg/6526,7 psig)
- Gama de umiditate de la nivel ambiental la nivelul ppb cu o listă exhaustivă de unități higrometrice, inclusiv parametrii cheie ai gazelor naturale
- Trei ieșiri configurabile de 4…20 mA și comunicație digitală bazată pe Modbus RTU
- Integritate asigurată a calibrării, urmăribilă la NPL (Marea Britanie) și NIST (SUA)
- Compensarea presiunii active programabile de utilizator sau în timp real pentru calculul conținutului de umiditate
- Multicanal cu până la 4 canale de măsurare independente
- Sisteme de probă ES70 configurabile de client
- Transmițător O2 opțional, foarte fiabil și rentabil, cu 2 fire, alimentat prin buclă

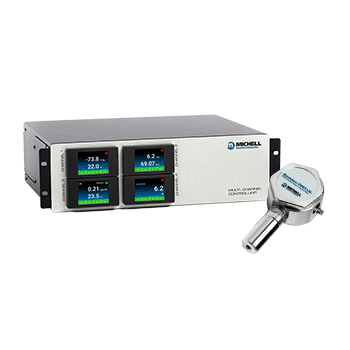

Sunt disponibile configurații cu un singur canal sau multicanal. Unitatea de control în formatul multicanal poate include, de asemenea, analiza umidității în lichid sau funcția de măsurare a oxigenului prin combinarea cu analizorul de umiditate în lichid Liquidew IS sau transmițătorul Minox-i O2.
| Senzori | |
| Tehnologia senzorilor | Senzor de umiditate Michell Ceramic cu oxid de metal |
| Versiune senzor | Easidew PRO IS |
| Domeniul de măsurare | -100…+20 °C (-148…+68 °F) punct de rouă |
| Interval de calibrare | -100…+20 °C (-148…+68 °F) punct de rouă |
| Calibrare | Trasabil la standardele naționale de umiditate britanice (NPL) și americane (NIST). |
| Precizie |
Punct de rouă: ±1 °C (1,8 °F) între -60 și +20 °C (-76 și +68 °F) dp Conținut de umiditate: ±10% din citire Punct de rouă: ±2 °C (3,6 °F) între -60,1 și -100 °C (-76,18 și -148 °F) dp |
| Rezoluţie |
0,1 °C (0,18 °F) între +20 și -100 °C (+68 și -148 °F) dp |
| Presiunea de analiză | Până la 45 MPa (450 barg/6526,7 psig) |
| Temperatura de functionare | -40…+60 °C (-40…+140 °F) |
| Debitul probei | 1…5 Nl/min |
| Senzor de presiune optional |
0…138 barg (0…2001 psig) (alte intervale disponibile) Precizie: ±0,25% FS |
| Certificare | |
| Certificare pentru zone periculoase |
ATEX/UKCA: II 1 G Ex ia IIC T4 Ga (-20 °C…+70 °C) IECEx: Ex ia IIC T4 Ga (-20 °C…+70 °C) TR CU: 0Ex ia IIC T4 Ga (-20 °C…+70 °C) cQPSus: IS, Clasa I, Diviziunea 1, Grupele A, B, C & D, T4 Clasa I, Zona 0, AEx ia IIC T4 Ga, Ex ia IIC T4 Ga Tamb +70 °C |
| Aprobarea modelului | GOST-R, GOST-K |
| Unitate de control | |
| Afişa | Ecran tactil color LCD de 2,8” pe canal, afișând conținutul de umiditate/punctul de rouă sau O2 și presiunea de analiză |
| Ieșire analogică | Trei ieșiri 4…20 mA (sarcină max. 500 Ω) definibile de utilizator |
| Ieșire digitală | RS485 Modbus RTU |
| Modul de afișare |
Conținut de umiditate (ppmV) Conținutul de umiditate al gazelor naturale (ppmV, LBMMSCF, mg/m³) Punct de rouă (°C sau °F) Presiune (psig, barg) % sau ppmV O2 |
| Compensarea presiunii | Valoare fixă (programată de utilizator) sau intrare dinamică de la senzorul de presiune opțional |
