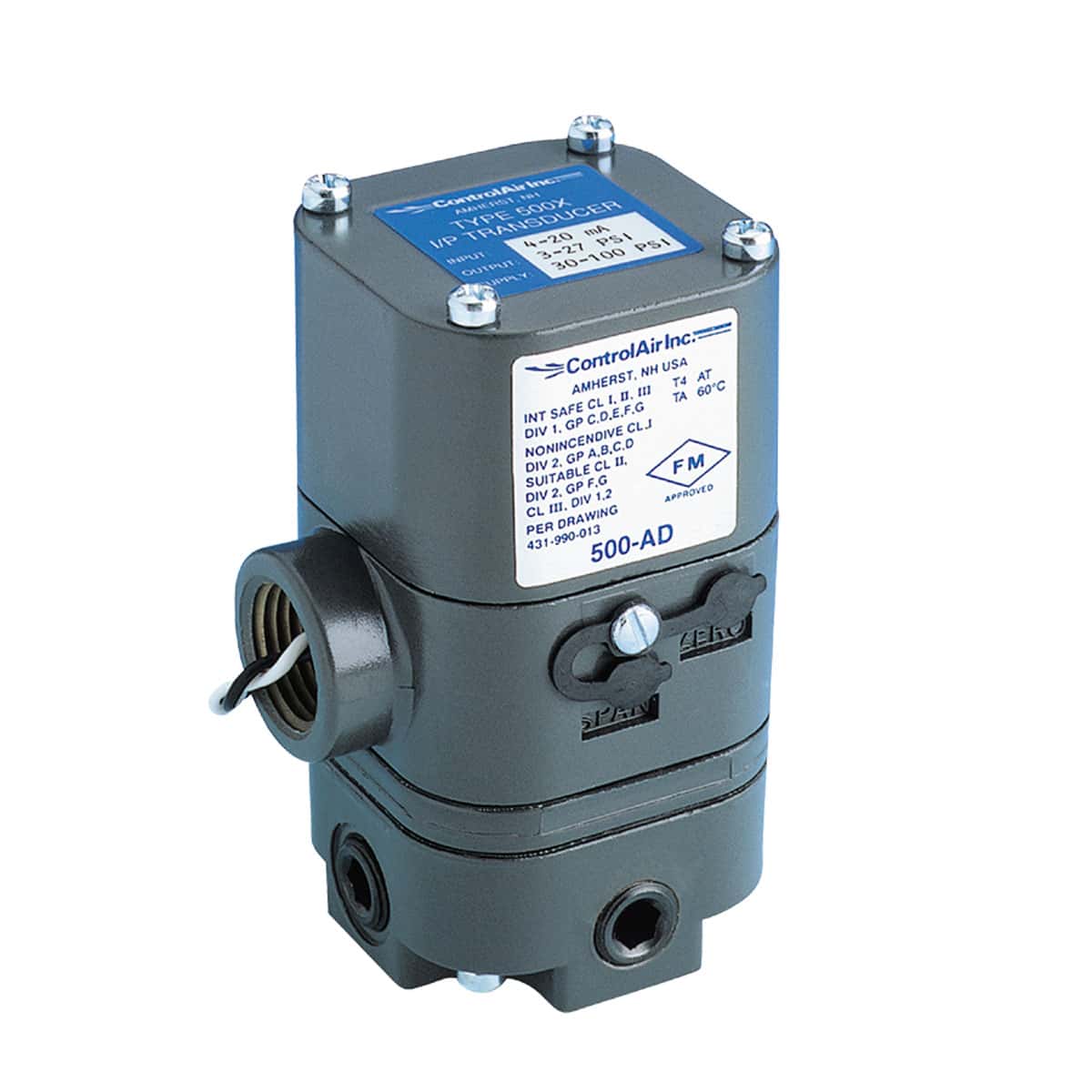

Traductor electropneumatic I/P tip 500 (I/P, E/P) ControlAir
Conversie electrică economică și fiabilă la presiune
ControlAir tip 500X convertește un semnal de intrare de curent sau tensiune într-o presiune de ieșire pneumatică liniar proporțională. Acest instrument versatil este conceput pentru aplicații de control care necesită un grad ridicat de fiabilitate și repetabilitate la un cost economic.
Modelul 500X este disponibil în două versiuni diferite. Modelul cu gamă inferioară este conceput pentru aplicații standard de control al proceselor care utilizează de obicei o presiune de ieșire de la 3 la 15 psig (0,2 la 1 bar). Unitatea cu gamă extinsă oferă o presiune de ieșire de până la 145 psig (10 bar) pentru cerințele sistemelor pneumatice industriale și de control al proceselor cu presiune mai mare.
SPECIFICAȚII TEHNICE:
| Intrare | 0-10 Vcc, 0-5 Vcc, 1-9 Vcc, 4-20 mA |
| Interval de ieșire | 1-17 psig (0,07-1,2 bar), 2-60 psig (0,14-4 bar), 3-120 psig (0,2-8 bar), 3-15 psig (0,20-1 bar), 3-27 psig (0,2-1,8 bar), 3-9 psig (0,2-0,6 bar), 6-30 psig (0,40-2,0 bar), 9-15 psig (0,6-1 bar) |
| Presiune maximă de alimentare | 150 psig (10 bar) |
| Sensibilitate la presiunea de alimentare – Interval de ieșire scăzut | <+ 0,1% din interval per psig (<+ 0,15% din interval per 0,1 bar) |
| Sensibilitate la presiunea de alimentare – Interval de ieșire ridicat | <+ 0,04% din interval per 1,0 psig (0,07 bar) |
| Debit | 20 scfm (566 Nl/min) |
| Consum maxim de aer | 0,07 scfm (1,98 Nl/min) |
| Repetabilitate | < 0,5% din interval < 0,5% din interval |
| Histerezis | < 1,0% din interval < 0,5% din interval |
| Timp de răspuns | Depinde de intervalul de presiune – de obicei mai puțin de 0,25 secunde pentru unități de 3-15 psig |
| Media | Aer curat, uscat, fără ulei, filtrat până la 40 microni |
| Conexiune electrică | Conductă 1/2″ NPT, DIN 43650 |
| Carcasă | Nema 1, Nema 4X (IP65) |
| Limite de temperatură ambientală | -20° până la +140°F (-30° până la 60°C) |
| Dimensiuni port | 1/4 NPT (pneumatic), 1/2 NPT (electric) |
| Greutate | 2,1 lbs (0,94 kg) |
