Kubler linear mesuring Ll50

Sistem magnetic de măsurare a lungimii, incremental – potrivit pentru cele mai dure condiții

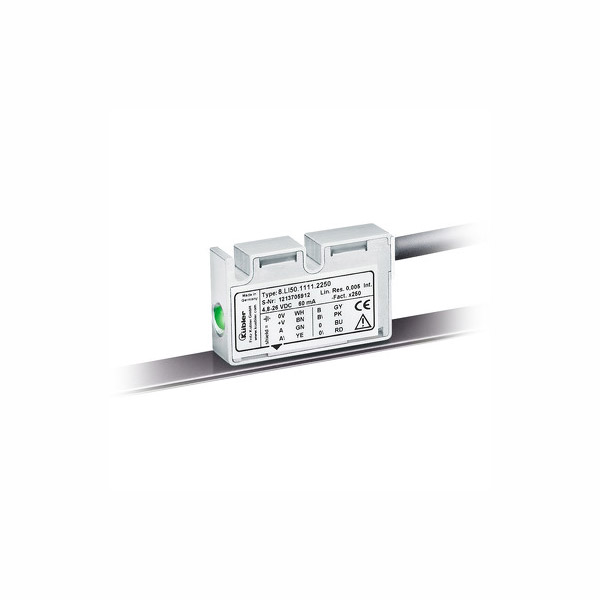

Sistemul fără contact Limes LI50 / B2 – format din capul senzorului LI50 și banda magnetică B2 – permite o rezoluție de până la 5 μm cu o distanță maximă de 2 mm între senzor și bandă.

Pentru varianta de utilizare în exterior, acesta vine în varianta cu o carcasă de aluminiu și capac din oțel inoxidabil, gamă largă de temperatură și cablu rezistent la radiații UV.

Protecția IP68 / IP69k este definită, tehnologia specială de încapsulare și rezistența la umiditate și căldură ciclică asigură o fiabilitate maximă chiar și în cazul utilizării exterioare neprotejate.

Caracteristici

  • Extrem de robust
  • Protecție ridicată până la IP69k
  • Fără contact
  • Fără uzură
  • Montare simplă
  • Lungimea de măsurare 70 m
  • Viteza 16 m / s
  • Rezoluție max. 5 um
  • Precizie 0,1

Mecanic
Sistem de măsurare Sistem magnetic
Măsurarea lungimii 70 m
Viteză 16 m / s
Dimensiune 10 mm x 25 mm x 40 mm
Conexiuni până la 1 m cablu axial
Temperatura de lucru -20 ° C … +80 ° C
Nivel de protecție IP67
IP68
IP69k
Electric
Rezoluție max. 5 um
Precizie 0,1
Interfeţe TTL / RS422
Tensiunea de alimentare 4,8 … 26 V CC
