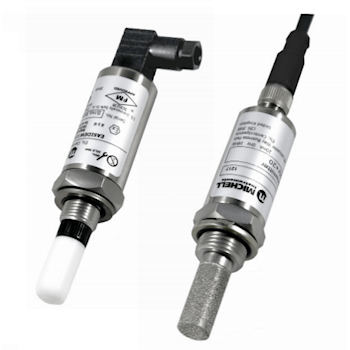

Transmițător punct de rouă Easidew Michell Instruments
Simplu de instalat și întreținut, transmițătorul cu punct de rouă Easidew Michell Instruments este un contor de umiditate care măsoară punctul de rouă și conținutul de umiditate și este disponibil cu o gamă largă de conexiuni de proces și conectori electrici. Toate transmițătoarele de punct de rouă Easidew sunt disponibile cu un program de schimb de servicii care reduce costurile de întreținere.
Higrometrele bazate pe tehnologia senzorului de umiditate ceramic avansat de la Michell sunt calibrate la standarde internaționale și sunt livrate cu un certificat de calibrare trasabil.
Aplicații
Punctul de rouă în aerul comprimat, punctele de rouă în aerul respirabil, analiza umidității în lichidul de răcire cu hidrogen, gaze industriale: inerte și în vrac, conținut de umiditate în torpede, gaze de sudură, punct de rouă în zonele IS, umiditate urme în puritatea oxigenului.
Caracteristici
- Domenii de măsurare -110 până la +20°Cdp
- Punct de rouă sau conținut de umiditate ppmV
- Conexiune de alimentare în buclă cu 2 fire • Precizie ±2°Cdp
- Certificat de calibrare trasabil
- Easidew IS aprobări IECEx, cCSAus, FM și ATEX
- Cost redus de proprietate și întreținere ușoară cu programul de schimb de senzori
- Senzor și blocuri de mostre din oțel inoxidabil 316
- Conexiuni de proces 5/8” UNF, 3/4” UNF, G 1/2”.
- Flanșă pentru torpedo KF40
- Conectori electrici MiniDIN 43650, M12
- Serviciul de oxigen curatat
| Transmițător Easidew, Easidew M12 și Easidew 34 | Transmițător Easidew IS | |
| Specificații de performanță | ||
| Domeniul de măsurare | –110 până la +20°C punct de rouă; –100 până la +20°C punct de rouă; game non-standard disponibile la cerere | |
| Precizie | ±2°C punct de rouă* | |
| Timp de răspuns | 5 minute până la T95 (de la uscat la umed) | |
| Repetabilitate | Punct de rouă 0,5°C | |
| Calibrare | Certificat de calibrare trasabil în 13 puncte | |
| Specificații electrice | ||
| Semnal de ieșire | 4–20 mA (conexiune cu 2 fire, sursă de curent); Configurabil de utilizator peste interval Easidew M12:Modbus RTU peste RS485 |
|
| Ieșire | Punct de rouă sau conținut de umiditate | |
| Interval scalat de ieșire analogică | Punct de roua:–110 până la +20°C; Conținut de umiditate în gaz: 0– până la 3000 ppmV; | |
| Tensiune de alimentare | 12 până la 28 V DC | |
| Rezistenta la sarcina | Max 250 Ω la 14 V (500 Ω la 24 V) | |
| Consum curent | 23 mA max, în funcție de semnalul de ieșire | |
| Conformitate CE | Aprobat | |
| UL61010-1 & CAN/CSA C22.2 Nr. 61010-1 | ||
| Specificații de exploatare | ||
| Temperatura de functionare | -40 până la +60°C | |
| Interval de temperatură compensat | -20 până la +50°C | |
| Temperatura de depozitare | -40 până la +60°C | |
| Presiunea de operare | 45 MPa (450 barg) maxim | |
| Debitul | 1 până la 5 Nl/min montat în bloc de prelevare standard; Introducere directă de la 0 la 10 m/sec | |
| Specificații mecanice | ||
| Protecție la intrare | IP66 conform standardului BS EN 60529:1992; Protecție NEMA 4 în conformitate cu standardul NEMA 250–2003 Easidew M12:IP65 |
|
| Certificate de zonă cu siguranță intrinsecă | ATEX: II 1 G Ex ia IIC T4 Ga (-20 la +70 °C) IECEx: EX ia IIC T4 Ga (-20 la +70 °C) TC TR@ 0Ex ia IICT4 Ga (-20 la +70 °C) ) FM: Clasa I, Divizia 1, Grupuri ABCD, T4 CCSAUS: Clasa I, Divizia 1, Grupuri ABCD, T4 | |
| Serviciu de oxigen | Opțional:curățat pentru oxigen îmbogățit | |
| Materialul carcasei | otel inoxidabil 316 | |
| Dimensiuni | MiniDIN 43650 forma CL=132mm x ø45mm (cu cablu conector) Easidew M12:M12 5 pini L = 155mm x ø45mm (cu cablu conector) |
|
| Filtru (protecția senzorului) | Standard:HDPE <10μm Opțional:Apărătoare sinterizată din oțel inoxidabil 316 <80μm |
|
| Conexiune la proces | Easidew:5/8” – 18 UNF Easidew 34:3/4” – 16 UNF Easidew M12:5/8” -18 UNF, 3/4” – 16 UNF, G1/2” BSP |
5/8” -18 UNF, 3/4” – 16 UNF, G1/2” BSP |
| Greutate | 150 g | |
| Conexiuni electrice | Easidew:MiniDIN 43650 forma C Easidew M12:M12 5 pini (codat A) |
MiniDIN 43650 forma C |
| Împerecherea conectorilor electrici | Conector de împerechere furnizat ca standard Easidew M12:Opțional 0,8, 2, 5 metri M12 A conector/cablu codat disponibil |
|
| Condiții de diagnosticare (programate din fabrică) | Condiții Eroare senzorUnder-range dew pointOver range point de roua Ieșire 23 mA4 mA20 mA |
|
| Izolatoare galvanice omologate | KFD2-CR-EX1.20200KFD2-CR-EX1.30200KFD0-CS-EX1.50PKFD0-CS-EX2.50PKFD2-STC4-EX1.HMTL5041MTL5040 | |
| NOTE * Interval de temperatură peste compensat | ||
